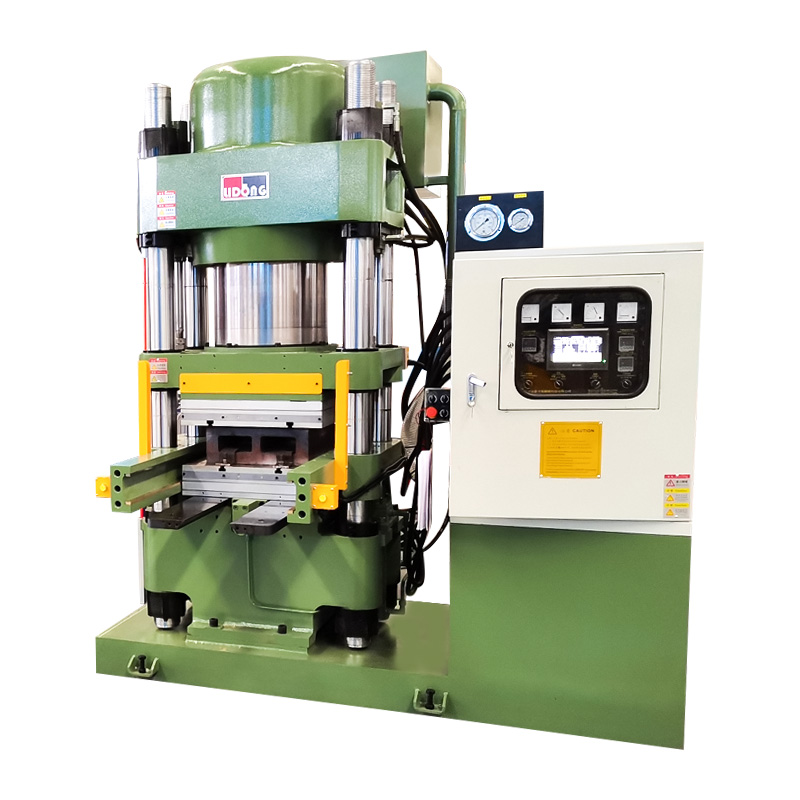

Prensa para sapata de freio de trem

Um prensa de sapata de freio de trem é uma peça crítica de equipamento de fabricação cujo desempenho determina diretamente a qualidade, consistência e confiabilidade a longo prazo das sapatas de freio que produz. As sapatas de freio dos trens operam sob estresse mecânico extremo, absorvendo a energia cinética de veículos ferroviários fortemente carregados que viajam em alta velocidade e as consequências de uma sapata de freio em serviço abaixo do padrão podem ser graves. Isso faz com que a seleção da prensa de sapata de freio de trem certa seja uma das decisões de aquisição mais importantes que um fabricante de componentes de freio pode tomar. Compreender quais recursos são realmente importantes e por quê é a base para uma decisão de compra bem informada.

A principal função de uma prensa de sapata de freio de trem é aplicar pressão hidráulica controlada e consistente a um composto ou material de fricção colocado em um molde usinado com precisão, formando o material em uma sapata de freio acabada com densidade, dimensões e propriedades mecânicas corretas. Cada característica do projeto de uma prensa de sapata de freio de trem de qualidade é orientada para alcançar esse resultado de forma confiável, repetida e com o mínimo de desperdício em longas execuções de produção. As características que distinguem as máquinas de alto desempenho das adequadas podem ser agrupadas em quatro categorias principais: projeto do sistema de pressão, rigidez estrutural, capacidade do sistema de controle e compatibilidade do molde.

Projeto do sistema de pressão: tecnologia de cilindro de óleo flutuante

O sistema de pressão hidráulica é o coração de qualquer prensa de sapata de freio de trem, e o design do arranjo do cilindro de óleo é o diferenciador tecnicamente mais significativo entre os produtos concorrentes. As prensas convencionais utilizam cilindros de posição fixa que aplicam força em uma única direção, o que cria um risco inerente de distribuição desigual de pressão em toda a face do molde, especialmente em moldes com múltiplas cavidades usados ​​para produção de alto volume. Esta irregularidade manifesta-se como variação de densidade dentro da sapata de freio acabada, o que por sua vez produz características de desgaste inconsistentes e falha potencialmente prematura em serviço.

O projeto do cilindro de óleo flutuante aborda fundamentalmente essa limitação. Em um arranjo de cilindro flutuante, o cilindro fica livre para se autoalinhar em relação à superfície do molde à medida que a pressão é aplicada, compensando automaticamente pequenas variações na espessura do material, desgaste do molde e tolerâncias dimensionais que se acumulam ao longo do tempo em qualquer ambiente de produção. O resultado é uma distribuição de pressão que permanece consistente em toda a face do molde durante todo o ciclo de prensagem, independentemente da condição específica de qualquer molde individual ou das pequenas variações que inevitavelmente surgem entre os lotes de produção. Para a produção de sapatas de freio de trens, onde os requisitos de consistência dimensional e de densidade são rigorosamente especificados, o projeto do cilindro de óleo flutuante não é um recurso de luxo, mas uma necessidade fundamental de engenharia.

Rigidez Estrutural e Construção de Estruturas

A estrutura de uma prensa de sapata de freio de trem deve suportar toda a força de prensagem hidráulica com deflexão insignificante ao longo de milhões de ciclos de prensagem ao longo da vida operacional do equipamento. A deflexão da estrutura sob carga é inimiga da qualidade consistente do produto: mesmo pequenas quantidades de flexão na estrutura da prensa se traduzem diretamente em irregularidades na distribuição de pressão na face do molde. As prensas de sapata de freio de trem de qualidade usam construção de estrutura de aço soldado de alto calibre com colunas guia usinadas com precisão e placas que mantêm tolerâncias de alinhamento sob carga nominal total.

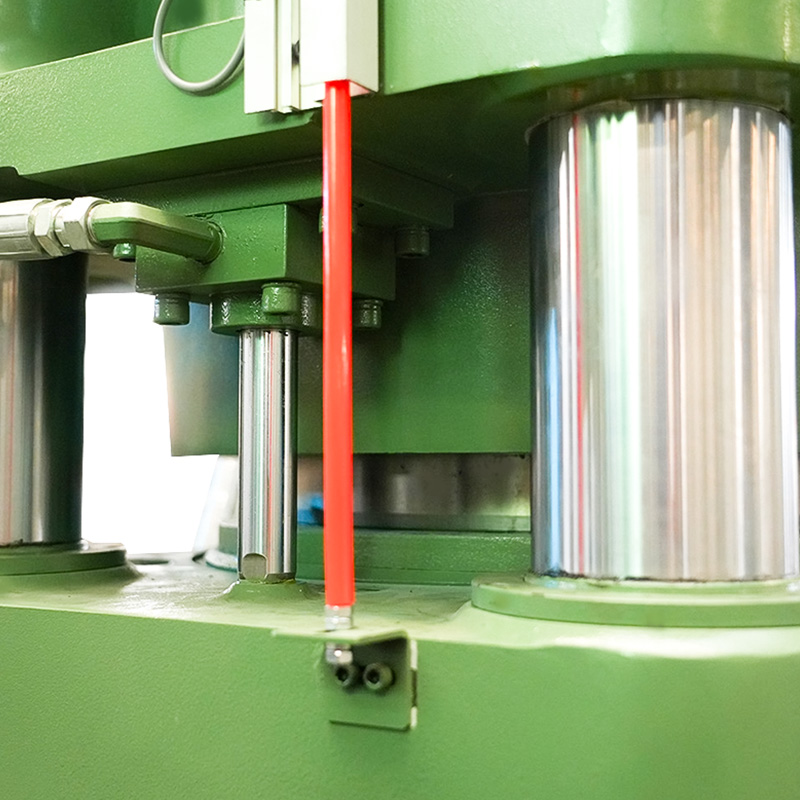

O sistema de coluna guia, normalmente quatro colunas dispostas nos cantos da placa de prensa, é particularmente importante para manter o alinhamento paralelo da placa durante todo o curso da prensa. O diâmetro da coluna, a dureza da superfície e o projeto do sistema de lubrificação contribuem para a manutenção da precisão do alinhamento a longo prazo. Em uma prensa de sapata de freio de trem bem projetada, o desgaste da coluna guia é previsível e gerenciável por meio de manutenção programada, em vez de ser uma fonte imprevisível de variação na qualidade do produto.

Capacidade do sistema de controle e programação de processos

As modernas prensas de sapatas de freio de trem são equipadas com sistemas de controle programáveis que permitem aos operadores definir e armazenar programas completos de prensagem, especificando perfis de pressão hidráulica, configurações de temperatura, duração da prensagem, tempo de permanência na pressão máxima e taxas de descompressão. A capacidade de armazenar e recuperar esses programas com precisão é essencial para ambientes de produção onde diversas especificações de sapatas de freio são fabricadas na mesma máquina e onde a consistência do processo de turno para turno e de operador para operador é um requisito de qualidade.

Umdvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

Compatibilidade de moldes e sistemas de troca rápida

Um train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

A distribuição consistente de pressão é sem dúvida o requisito de desempenho mais importante de uma prensa de sapata de freio de trem, porque é o mecanismo físico através do qual todos os principais atributos de qualidade da precisão dimensional da sapata de freio acabada, densidade do material, resistência mecânica e características de desgaste são estabelecidos. A compreensão dos princípios de engenharia por trás da consistência da pressão no projeto de máquinas de prensagem revela por que certas características técnicas não são negociáveis ​​em equipamentos de produção de alta qualidade.

A Física da Distribuição de Pressão na Moldagem por Compressão

Quando um prensa de sapata de freio de trem fecha em um molde carregado, a força hidráulica aplicada pelo cilindro deve ser transmitida através da placa e da estrutura do molde para o composto de material uniformemente. Em um sistema ideal, cada ponto na face do molde recebe exatamente a mesma pressão por unidade de área. Na prática, atingir esse ideal requer atenção cuidadosa à deflexão da placa, ao alinhamento do cilindro, ao projeto do molde e às características do fluxo do composto dentro da cavidade do molde.

A deflexão da placa é uma das fontes mais significativas de não uniformidade de pressão em máquinas de prensagem. Quando uma força hidráulica é aplicada no centro de uma placa (por um único cilindro central, como em muitos projetos convencionais), a placa dobra ligeiramente, com o centro desviando mais do que as bordas. Esta deflexão significa que o material no centro do molde recebe mais pressão do que o material nas bordas, resultando em uma sapata de freio com maior densidade no centro do que na periferia. Em moldes com múltiplas cavidades, este efeito significa que as cavidades posicionadas no centro do molde produzem peças mais densas do que aquelas nas bordas, uma inconsistência sistemática que é difícil de eliminar apenas através do ajuste do processo.

Como o projeto do cilindro flutuante resolve o problema de alinhamento

O projeto do cilindro de óleo flutuante usado em prensas de sapatas de freio de trens de alto desempenho aborda simultaneamente os aspectos de alinhamento e distribuição de carga da consistência da pressão. Ao permitir que o cilindro se autoalinhe à face do molde, em vez de ser fixado em uma posição que pode não corresponder perfeitamente à orientação do molde, o design flutuante garante que o vetor de força hidráulica seja sempre perpendicular à superfície do molde. Isto elimina os componentes de força lateral que se desenvolvem quando um cilindro fixo pressiona contra um molde que não é perfeitamente perpendicular aos componentes do eixo do cilindro que criam tensão de cisalhamento no composto do material e contribuem para gradientes de densidade na peça acabada.

Em aplicações de moldes com múltiplas cavidades, alguns projetos de prensas de sapatas de freio de trem usam vários cilindros hidráulicos controlados independentemente, um por cavidade do molde ou um por seção de um molde grande, em vez de um único cilindro central. Este arranjo permite que a pressão aplicada a cada cavidade ou seção seja ajustada individualmente, compensando as variações de desgaste do molde e as diferenças de fluxo do composto de material que se desenvolvem em áreas específicas de um molde grande ao longo de sua vida útil de produção.

Uniformidade de temperatura e seu papel na resposta à pressão

Em aplicações de prensagem a quente, onde o composto da sapata de freio é prensado em temperatura elevada para iniciar a reação de vulcanização ou cura que confere à peça acabada suas propriedades mecânicas, a uniformidade de temperatura em toda a face do molde é tão importante quanto a uniformidade de pressão. Gradientes de temperatura através da placa do molde fazem com que o composto do material atinja sua temperatura de cura em momentos diferentes em diferentes áreas do molde, resultando em diferenças nas características de fluxo, grau de cura e, finalmente, na densidade e nas propriedades mecânicas da sapata de freio acabada.

As prensas de sapata de freio de trem de qualidade para aplicações de prensagem a quente usam placas aquecidas eletricamente com múltiplas zonas de aquecimento independentes, detecção de temperatura em vários pontos da superfície da placa e circuitos de controle de temperatura PID (proporcional-integral-derivativo) que mantêm as temperaturas de ponto de ajuste com precisão. A combinação de temperatura uniforme e pressão hidráulica consistente cria as condições para uma produção genuinamente consistente de sapatas de freio em toda a área de moldes grandes e em séries de produção estendidas.

Tabela de comparação de desempenho de distribuição de pressão

A tabela a seguir compara as características de desempenho de distribuição de pressão de diferentes abordagens de projeto de cilindro usadas em prensas de sapatas de freio de trens, destacando as compensações de engenharia entre projetos convencionais e avançados.

A mudança de prensas de sapatas de freio de trem operadas manualmente para automatizadas representa uma das atualizações de capacidade mais significativas disponíveis para os fabricantes de componentes de freio. A automação no contexto da prensagem de sapatas de freio abrange uma ampla gama de tecnologias, desde o controle PLC básico do ciclo de prensagem até células de fabricação totalmente integradas com manuseio robótico de materiais, carga e descarga automatizada de moldes, medição de qualidade em processo e gerenciamento de dados de produção em tempo real. Cada nível de automação oferece benefícios de eficiência específicos, e compreender o escopo completo do que os sistemas automatizados oferecem ajuda os fabricantes a identificar onde o investimento em automação proporcionará o maior retorno.

Otimização do tempo de ciclo por meio de perfis de prensa programados

O benefício de eficiência mais imediato da automação em uma prensa de sapata de freio de trem é a capacidade de executar perfis de ciclo de prensa otimizados com precisão e repetibilidade que a operação manual não consegue igualar. Um ciclo de prensagem normalmente inclui uma fase de aproximação rápida (onde a placa se move rapidamente em direção ao molde antes do contato com o material), uma fase de prensagem controlada (onde a pressão é acumulada a uma taxa especificada), uma fase de permanência (onde a pressão máxima é mantida por um período especificado para permitir o fluxo do material e a cura inicial) e uma fase de descompressão controlada (onde a pressão é liberada a uma taxa que evita delaminação ou defeitos superficiais na peça acabada). Máquinas controladas manualmente dependem do julgamento do operador e do tempo de resposta para executar essas fases, o que introduz variabilidade na duração do ciclo e nos parâmetros do processo que afeta diretamente a consistência do produto.

Umn automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

Utilização de materiais e redução de resíduos

Umutomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

Umutomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

Integração com Sistemas de Monitoramento de Qualidade e Rastreabilidade

Umutomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Ningbo Delidong Machinery Technology Co., Ltd. é um fabricante profissional de prensa de sapata de freio de trem na China com ampla capacidade de engenharia em sistemas de prensa automatizados para produção de componentes de freio ferroviário. A empresa detém diversas patentes de invenções e modelos de utilidade e foi reconhecida como uma empresa nacional de alta tecnologia com credenciais que refletem a profundidade do investimento em engenharia por trás de sua linha de produtos automatizados de prensas de sapatas de freio para trens. As máquinas da Delidong incorporam controle PLC avançado, monitoramento de processos em tempo real e sistemas de registro de dados que atendem aos requisitos de rastreabilidade de qualidade dos clientes da indústria ferroviária.

Integração Robótica e Automação Total de Células de Produção

As mais avançadas instalações automatizadas de prensas de sapatas de freio de trem integram a própria prensa em uma célula de fabricação completa com manuseio robótico de materiais, carregamento automatizado de compostos de armazenamento a granel, carregamento e descarregamento robótico de moldes, verificação dimensional em processo e classificação automatizada de peças conformes e não conformes. Essas células totalmente automatizadas operam continuamente com intervenção mínima do operador, maximizando o tempo produtivo de impressão e eliminando o custo de mão de obra e a variabilidade associados às operações de manuseio manual.

A automação total também permite uma operação consistente em vários turnos, sem a variação de desempenho que ocorre entre operadores com diferentes níveis de habilidade e experiência. Em ambientes de produção de alto volume, onde se espera que uma única prensa de sapata de freio de trem produza milhares de peças por turno, as vantagens de consistência da automação total se traduzem diretamente em menores taxas de defeitos, maior rendimento e menor custo geral por peça do que qualquer nível de operação manual pode alcançar.

Eficiência a longo prazo: manutenção, tempo de atividade e vida útil do equipamento

Umutomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

Ums a professional Fábrica de prensas de sapata de freio de trem atendendo aos mercados doméstico e internacional, a Delidong Machinery fornece suporte pós-venda abrangente, incluindo instalação, treinamento de operadores, programas de manutenção preventiva e disponibilidade de peças de reposição que garantem que os clientes possam sustentar os benefícios de eficiência de seus equipamentos automatizados durante toda a sua vida operacional. O compromisso da empresa com o suporte técnico, apoiado por sua forte reputação no setor e parcerias de longo prazo com os principais fabricantes de componentes de freio, a torna um parceiro confiável para produtores de componentes ferroviários que investem em tecnologia de prensas automatizadas. A melhoria contínua por meio da integração dos mais recentes conceitos de design global garante que as prensas de sapatas de freio de trem da Delidong mantenham alto desempenho e estabilidade ao longo de anos de exigentes serviços de produção.
